Датчик давления в шинах: как работает, установка, замена, сброс и отключение

Xiaomi система контроля давления в шинах 70mai tpms с алиэкспресс на примере лада веста св кросс

Привет друзья! Сегодня я вам расскажу про свое крайне удачное и полезное приобретение в Китае. Поставил я в свою Весту СВ Кросс систему контроля давления в шинах от Xiaomi 70Mai TPMS. Бомба вещь. Ну обо всем по порядку.

Для любителей смотреть видео, есть видео обзор на на Ютубе:

Заказал я эту систему на Алиэкспрессе ТУТ еще ТУТ Там много подобных систем — Пример Но судя по отзывам у них немало проблем: то связь отваливается, то колпачки теряются, а иногда их просто воруют, то просто продукт еще сырой и много глюков и проблем в работе.

Заказ пришел примерно за 2 недели. В коробке находится пошаговая инструкция с характеристиками устройства, все по китайски, но что и как я вам сейчас и расскажу.

Далее видим главный блок этой системы с дисплеем, куда выводится вся необходимая информация. Блок полностью автономен. Имеет встроенный аккумулятор и солнечную панель для зарядки.

Но так же может работать и от USB. Для этого с боку есть Micro USB порт.

С противоположной стороны кнопка включения/выключения.

Снизу видим липкую основу, для монтажа блока на панель автомобиля.

В комплекте есть наклейки на колеса, для обозначения мест монтажа датчиков.

Есть кабель питания и четыре внутренних Bluetooth датчика. Каждый из них подписан, передний левый, передний правый и т.д.

Я специально взял внутренние датчики, они устанавливаются вместо штатных ниппелей, так как внешние, как показывает практика недолговечны, их быстро воруют и они опасны. А опасны они тем, что они держат в открытом состоянии золотник ниппеля, и частенько они травят воздух, что недопустимо.

В нижней черной части датчика находится батарейка и Bluetooth передатчик, а верхняя это просто ниппель.

Что касается батарейки, то по заявлению производителя, хватит ее на пять лет, я склонен ему верить, так как батарейка в системе слежения за почвой цветов от того же Xiaomi, работает у меня без остановки уже два года и не собирается садится, а принцип работы у него такой же, как и у этих датчиков.

Датчик фиксирует давление и температуру в колесе и по каналу Bluetooth передает информацию на головное устройство.

Ниппель у датчика стандартный. Имеет пластиковый колпачок, под которым скрывается золотник. В общем производитель не изобретал велосипед, а взял за основу надежную проверенную систему. При необходимости золотник можно спокойно заменить на новый из автомагазина.

Далее идет прижимная гайка, фиксирующая ниппель на диске колеса. В общем необходимо просто заменить старый ниппель на этот и все, система готова.

Все датчики уже привязаны к головному устройству, но не активированы, активируются они сразу после монтажа в колесо, когда на них действует давление, но чтобы убедится в их исправности до монтажа, можно принудительно их активировать, например насосом, создать давление на датчике, через это отверстие.

Один датчик я уже активировал, но нужно все проверить. Включаем насос, нагнетаем давление и вуаля, видим, что второй датчик появился в системе. Головное устройство установило с ним связь. Таким же образом активируем остальные датчики.

После этого едем на шиномонтаж, опыт работников не важен, ведь датчики ставятся так же, как и обычные ниппели.

Далее извлекается штатный ниппель и на его место устанавливается новый. Просто садится на штатное место и затягивается гайка. Размещать датчик нужно вот так! Иначе покрышка его сломает при бортировке.

Затем обязательно делаем балансировку, чтобы не было биения на скорости!

Два колеса готовы и датчики уже передают данные.

Вот так выглядят ниппели на местах. Это лучше чем внешние. Их не украсть и не потерять. И еще, не перепутайте датчики, устанавливайте строго согласно маркировке: левый — правый, передний — задний. (Если перепутали, то в программе можно их поменять местами).

И так, что нам показывает прибор. Показывает давление в шинах, показывает он в Барах. Так как 1 Бар равен 0,987 Атмосфер или 1.0197 кгс/см2. Так что будем считать, что показывает в привычных нам Атмосферах.

Так же показывает температуру в колесе, в Цельсиях. Заднее левое только что поставили, во время накачивания датчик обдувается потоком воздуха и остывает, еще не успел нагреться, поэтому показание на нем низкие.

Так же показывает остаток заряда встроенного аккумулятора.

Также показывает значок Солнышко, когда идет зарядка от солнца. Кстати экран тут жидкокристаллический и на солнце читается отменно.

Что касается точности показаний, то у прибора с этим все в порядке. На шиномонтаже я проверял, показаниях с их манометром сходятся один в один, но заснять не получилось. Вернее забыл 🙂 Но проверим насосом, его манометр показывает точно. На заднем левом колесе манометр показывает ровно 2 атмосферы и прибор показывает тоже значение 2.0. Датчики исправны и верно откалиброваны.

Устройство опрашивает датчики примерно 1 раз в 5 секунд. Так же устройство сигнализирует о давлении ниже или выше нормы. Эти значения можно указать самому в приложении.

Ну и пару слов про приложение на смартфоне. Скачиваем его из Google Play и запускаем, предварительно подключив смартфон к устройству по Bluetooth. На главном экране видим список наших устройств, их может быть несколько. У меня пока одно. Нажимаем на него и открывается основное меню.

Тут видим все те же параметры, что на самом устройстве: температуру и давление. Если мы нажмем на троеточие, то попадем в меню настроек. Пока что тут все на китайском, но это и не страшно, тут все элементарно. Возможно когда вы читаете эту статью, производитель уже выпустил английскую или даже русскую версию программы.

Первый пункт это настройка давления в шинах. В первой строке нам просто приводят пример перевода значений одной системы единиц в другую. Далее нам предлагают указать предпочтительное давление в передних колесах и задних. От этого будет автоматически меняться безопасный диапазон давления для передних и задних колес соответственно.

При выходе давления из этой зоны выше или ниже, система начнет оповещение водителя.

Следующий пункт меню это настройка температуры в шинах. Первая строчка опять же информационная, поможет перевести Фаренгейты в Цельсия. Вторая и третья для выбора предельной температуры в передних и задних колесах соответственно.

При превышении этого значения система опять же проинформирует водителя. По умолчанию это значение 70 градусов по Цельсию. Рекомендую это значение и оставить.

Третий пункт меню это привязка новых или перенастройка уже имеющихся датчиков. Например если вы перепутали датчики или перекинули колеса например с переда назад. Я установил датчики правильно и лазить сюда мне пока смысла нет. В принципе это все для чего нужно приложение, просто для более тонкой настройки.

Я долго думал куда установить это устройство. Он должен стоят под стеклом, что бы заряжаться от солнца.

Но потом я вспомнил, что у Весты есть интересная ниша под панелью и уложив туда устройство, я был приятно удивлен, как гармонично оно туда вписалось. Как там и было. Можно даже не фиксировать, на резиновом коврике оно особо и не скользит. Показания вполне читаемы, да и на панели ничего лишнего нет и не привлекает внимания хулиганов.

Кстати про автономность. Ночную поездку прибор пережил на аккумуляторе благополучно. Так что без кабеля питания, от заката до рассвета, аккумулятора хватает спокойно. Проверено.

Кстати, пока машина припаркована, устройство спит, и просыпается от вибрации, например хлопнув дверью. Устройство включается и готово к работе. Уходя не надо выключать, а приходя не надо включать, оно отключится автоматически через 5 минут простоя.

Ну и пара тестов. На улице 16 градусов. Машина стояла пол часа. Температура в колесах от 17 до 21 градуса. Естественно передник теплее, так как мотор близко и тормозные нагрузки выше. Давление же перед 2.1, зад 1,9, все как я люблю. Заводимся и едем.

Через пару километров показания меняются. Давление в задних колесах увеличилось примерно на одну десятую атмосферы в связи с увеличением температуры, что естественно. Температура растет — давление увеличивается.

По окончанию поездки температура еще немного подросла, но давление показывает то же. Оно конечно тоже подросло, но прибор имеет градацию в одну десятую атмосферы, видимо давление не превысило этот порог.

Любопытный факт, на улице всего 18 градусов, но после продолжительной поездки по городу, температура подскочила почти до 40 градусов, и соответственно давление тоже, перед уже показывает все 2,2 атмосферы. Боюсь представить что будет в летнюю жару! Лично видел как взрывается колесо на ходу от жары и перегрева.

А вот еще ночной пример. На улице 16 градусов, и после получасовой езды по трассе, температура и давление повышено, но не сильно, так как по трассе обдув колес сильнее, чем по городу.

В общем система мне очень понравилась, кто то скажет что все это фигня, и колеса надо проверять перед посадкой в авто будет отчасти прав, но все же полезно, например на трассе, на большой скорости видеть, какое давление в колесах, и иметь возможность оповещения о проколе и снижения давления до того, как покрышка придет в негодность или не дай бог произойдет занос и опрокидывание.

Езжу с этой системой уже почти месяц и с каждой поездкой понимаю, что принял правильное решение о ее приобретении. Безопасность лишней не бывает. Всем удачи на дорогах!

Источник

Варианты датчиков, предлагаемые к продаже в отечественных автомагазинах

1. Внешние датчики – приборчики, которые монтируются вместо золотников. Принцип их действия – блокирование воздуха в шине. Многие устройства, предлагаемые для приобретения, показывают изменения давления в шинах из-за естественных колебаний. Их отличительной особенностью является изменение цвета при изменении давления. Существенный недостаток устройств – плохая защищенность от механических повреждений и вандалов – скрутить датчик не составит особого труда, и сделать это можно руками.
2. Внутренние датчики более надежные, так как полностью защищены от внешних воздействий. Находятся они в полости шины. Украсть их также невозможно – только вместе с колесом. Их существенным недостатком является высокая цена. Самое простенькое устройство может стоить до 5 – 7 тыс. руб., а приборчик с повышенным функционалом – до 8000.

Мы рассмотрели разновидности устройств по способу крепления. Не лишним будет разобраться и с вариантами приборов, различающихся по способу определения давления. Все устройства можно разбить на несколько групп. Начнем с простейших:

1. Механические. Самые простые и дешевые. Конечно, они выпускаются только для наружного крепления и стоят в пределах 1000 руб./комплект. Это простейшие устройства, принцип действия которых основан на смещении колпачка под давлением воздуха в шинах из зоны нормального давления (зеленой) в зону пониженного (красную). Они не оснащены чипами и предавать информацию на пульт управления не могут. Мониторить их работу можно только визуально.
2. Более сложные технически и удобные эксплуатационно – электронные. Такие устройства уже снабжены чипами, способными передавать информацию на простой электронный дисплей, имеющий только две позиции: зеленую — все в порядке, и красную – проверьте колеса.
3. Еще более сложные и дорогие с огромным функционалом – внутренние электронные. Состоят из нескольких частей: внутренней – монтирующейся в колеса и внешней – мини-компьютера. Он собирает информацию со всех датчиков, анализирует и показывает температуры колес, скорости их вращения и пр.
4. Самые сложные, передающие всю информацию с помощью особого ПО прямо на смартфон владельцу.

Видео по теме

Источник

Возможные неисправности и их признаки

Рассмотрим основные причины, когда система может подавать сигналы о недостаточном давлении:

• после смены колес;
• при смене их взаимного расположения (взаимной перестановке).

Если после таких манипуляций система подает сигналы о разбалансировке давлений, то надо сбросить настройки и вернуться к базовой установке. Контрольный сигнал может гореть и после переустановки базовых настроек. Рассмотрим характерные случаи данных неисправностей:

1. Горение контрольной лампы сигнализирует о сильной разности давлений. То есть, показатель давления хотя бы в одном из колес не соответствует настроенным значениям.
2. Мигание индикатора означает выход из строя системы. Для избавления от ошибки придется прибегнуть к помощи сервисного центра.
3. Горение индикатора во время спортивного вождения, движения по скользкой, грунтовой дороге не считается неисправностью, если при устранении причин, вызывающих ошибку, сигнальный индикатор гаснет.

Каковы ваши действия после сигнала о неудовлетворительном давлении? Прежде всего, надо руководствоваться тем, что система исправна и индикатор свидетельствует о реальных недостатках ходовой части автомобиля. Поэтому следует сразу понизить скорость, не используя резких торможений и стремительного вращения руля. Затем следует остановиться и произвести проверку целостности шин и измерить давление.

Но не следует бездумно доверяться системе проверки давления. Так, если колеса равномерно теряют давление, система не будет подавать аварийный сигнал. Точно так же не сможет она среагировать на слишком быстрое падение давления. Такое случается при резком разрушении колеса.

Кроме того, базовую установку следует обновлять регулярно через каждые 10000 км пробега или один раз в год, чтобы исключить погрешности и ошибки системы.

Где купить аксессуары для автомобиля

Запчасти и другие изделия для автомобиля легко доступны для приобретения в автомагазинах вашего города. Но существует другой метод, который недавно получил ещё и значительные улучшения. Долго ждать посылку из Китая больше не требуется: в интернет-магазине АлиЭкспресс появилась возможность отгрузки с перевалочных складов, расположенных в различных странах. Например, при заказе вы можете указать опцию «Доставка из Российской Федерации».

Переходите по ссылкам и выбирайте:

Зачем нужны датчики давления в шинах

Исследования, проведенные в Америке и Европе, показали, что многие автовладельцы не проверяют шины непосредственно перед эксплуатацией авто, что приводит к повышению опасности на дорогах. А 40% владельцев автомобилей интересуются этим не чаще раза в год.

Tyre pressure monitoring system – система контроля давления в шинах и предупреждения водителей. Она информирует о несоответствии показаний приборов с установленным значением датчиков. При несоответствии давления определенным показателям на пульте загорается звуковой и/или световой сигнал.

Следует отметить, что давление не соответствующее норме, приводит к повышенной опасности, увеличивает расход горючего и оказывает существенное влияние на степень и быстроту износа шин.

Как отключить датчики давления в шинах

Механические и наружные устройства отключаются путем удаления приборчиков. Полностью отключить систему TPMS без удаления датчиков невозможно.  Существуют несколько простых способов сделать её бесполезной:

• физическое удаление индикаторов и отключение звукового сигнала;
• заклейка лампочки непрозрачным скотчем;
• для системы TPMS не подключенной к магнитоле, можно удалить пульт управления из авто или прекратить подачу питания;

Как правильно прописать датчики давления в шинах

Автомобили последних генераций и новые модели премиум класса имеют в базовой комплектации сенсоры давления в шинах, которые отслеживают параметр накачивания и передают данные на приборную доску. Оборудование относится к системам пассивной и активной безопасности, установить и прописать датчики давления в шинах можно практически на любую модель авто.

Для авто в РФ хорошим вариантом остается использование спутниковой системы контроля ЭРА ГЛОНАС, через базу которой можно проверять работоспособность всех систем авто на своем смартфоне.

Как проверить датчики давления в шинах

Проверку простейших устройств следует проводить простым сравниванием с эталонными показаниями манометра. В системе TPMS проверка проводится комплексно. Для этого на дисплее выбирается проверяемое колесо. Из него надо спустить воздух и снова накачать, контролируя на дисплее всю информацию. Та же процедура проводится и для трех оставшихся колес.

После завершения проверки можно изменить основные настройки системы на более удобные: выбрать тип сигнала тревоги, единицы измерения, минимальные и максимальные значения давления и пр.

Как прописать новый датчик

В комплекте к оригинальному датчику давления присутствует техническая документация, где описан порядок активации элемента. Для экономии заряда батарейки все сенсоры, которые представляют собой мультипротокольное программируемое устройство, находятся в режиме «сон». Прописка проходит по шагам.

1. Активация сенсора через систему контроля TPMS Tool.
2. Через систему Consult II-III переход в режим инициализации.
3. Прописка в разделе ID registration, ID каждого элемента.

Процесс инициализации или прописки для каждой модели будет различаться. Например, для моделей Вольво прописать датчики можно через дилерский сканер AutoCom Delphi DS150E. Для моделей Инфинити контроллеры активируются бортовой сетью самостоятельно при условии правильно заполненных АйДи для каждого колеса: передние, левое — 36 psi; правое — 34 psi; задние колеса: левое — 28 psi, правое — 31 psi.

Стоимость прописки датчиков в автосервисе начинается от 500 руб. Если есть трудности с выбором сенсора, необходимо установить контроллер на модель, в которой нет штатной системы мониторинга с выносом данных на внешние устройства, рекомендуется проконсультироваться у специалистов. Правильность прописки зависит от года выпуска авто, параметров ЭБУ и региона использования.

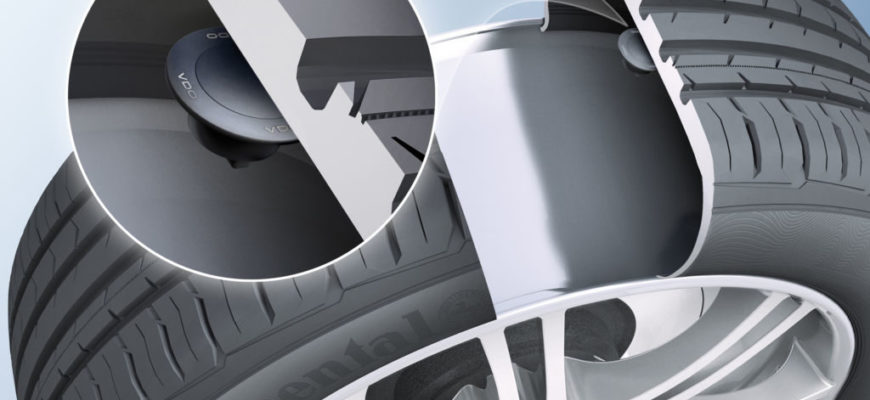

Как работает датчик давления в шинах

Принцип работы этих приборов одинаков для всех видов устройств. Рассмотрим, как данные о состоянии шин попадают на пульт управления:

• На колесо закрепляется контроллер, который собирает и регистрирует данные о давлении и других параметрах.
• Датчик передает полученные данные с частотой 2 – 3 секунды трансиверу. Передача показаний контроллера осуществляется через Bluetooth.
• Программа обрабатывает пришедшую информацию и сравнивает полученные значения с имеющимися допусками. Если совокупность показателей превышает предельные для нормальной работы шин значения, то программа сигнализирует об этом водителю. Аналогичным образом обрабатывают данные о пониженных значениях давления.
• Сигналы на разных устройствах могут быть звуковыми и/или световыми.
• Предельные значения рабочих параметров можно задавать самостоятельно. Производитель, как правило, допускает регулировку устройства в пределах от 1,7 до 3,2 бара.
• Некоторые системы имеют возможность информировать владельца устройства, подавая сообщения на смартфон.

Теперь разберемся, каким образом эти измерительные устройства рассчитывают давление. Как правило, датчик сравнивает угловое вращение отдельно взятых колес. По угловой скорости можно вычислить расстояния, которые колеса проходят за одно полное вращение.

Если датчики реагируют даже на небольшое изменение окружности колеса, то будет не лишним выяснить, по каким механическим причинам они могут изменяться, чтобы исключить неверное толкование сигналов системы:

• Слишком маленькое давление в шинах.
• Была произведена замена колеса на отличающиеся по форме, размеру шины, протекторы и т.д.
• Аналогичным образом действует на систему и установка запасного колеса, которое чаще всего имеет отличный от основных колес диск и другие нестыковки.
• Шины повреждены.
• Нагрузка на автомобиль распределена неравномерно, вследствие чего он перегружен на какую-нибудь из сторон.
• Колеса одной из осей перегружены. Такое бывает, при прохождении машиной спуска или подъема, буксировке прицепа.
• На автомобиль установлены цепи, создающие противоскользящий эффект.

Как сбросить датчик давления в шинах

Для этого необходимо проделать последовательно следующие шаги:

• Проверить давление во всех шинах.
• При необходимости произвести подкачку или стравить лишний воздух до рекомендуемого производителем значения.
• Включить зажигание.
• При включенном зажигании нажать на клавишу «SET» и удерживать её в течение нескольких секунд, одновременно с удерживаемой клавишей должен загореться индикатор датчика давления.

При этом происходит сброс текущих настроек и запуск новой калибровки. В подтверждении полного обновления программы обслуживания система должна подать звуковой сигнал и отключить индикацию.

Из-за повышения числа дорожно-транспортных происшествий, происходящих по нерадивости автомобилистов, принято решение с 2008г. оснащать все машины, произведенные в США датчиками давления. Европейские производители последовали примеру Америки, приняв аналогичное постановление в 2022 году. Теперь все авто, выпущенные позднее, снабжаются системой TPMS.

Надо помнить, что наличие данных датчиков не снимает с водителя ответственности за небезопасную езду. Чтобы полностью предотвратить аварийные ситуации, возникающие по причине недостаточного объема шин, следует периодически проверять давление стандартным механическим способом.

Как вам?

Как установить и настроить датчик

Установка датчиков давления – новое веяние в тюнинге авто. В результате автомобиль получает полезную опцию, позволяющую максимально минимизировать риски опасных ситуаций. Кроме того, низкое давление способствует быстрому выведению из строя самой резины. Датчик давления поможет снизить аварийность и сохранить ресурс колесной резины.

Датчики давления, особенно если выбор пал на небольшие простейшие устройства, не требующие дополнительного оборудования, можно установить самостоятельно. Многие иномарки комплектуются ими в обязательном порядке. Но пока это явление не массовое. Установить их нетрудно, для этого следует разобраться в их разновидностях и способах функционирования.

Когда проводится процедура программирования

Перепрограммировать или прописать контролирующие элементы потребуется в нескольких случаях:

• при замене неисправных контроллеров на новые;
• смене колес по сезону;
• при установке сенсоров с подключением к внешним устройствам.

Если проводится смена резины, без переустановки диска инициализация сенсоров не проводится.

На правах рекламы

— это про нас! Все серверы «из коробки» защищены от DDoS-атак, создайте собственную конфигурацию виртуального сервера в пару кликов.

Прописка штатного датчика

В современных моделях авто используется система TPMS, которая контролирует датчики давления. Особенность системы в том, что она настроена под определенный регион. TPMS распознает сигналы в диапазоне определенной частоты, поэтому если переустановить контроллеры с идентичной модели авто, но с другой географической привязкой, оборудование зафиксирует сбой.

Перед тем как прописать датчики давления в шинах на экспортированном авто необходимо точно знать регион продажи. Самые распространенные частоты, на которых работают сенсоры контроля давления в зависимости от географии рынка:

• 315 MHz — Северная Америка (рынок США);
• 433 MHz — Европа (страны ЕС);
• 434 MHz — Европа (частота для экспортируемых авто из США).

Чтобы избежать непредвиденных ситуаций при переустановке рекомендуется выбирать сенсоры только по ВИН коду.
