Hyundai creta | моменты затяжки | хендай крета
* Особые регионы: Боливия, Колумбия, Эквадор
МОМЕНТЫ ЗАТЯЖКИ
| Позиции | Н·м | кгс·м | фунт·фут |
| Пробка сливного отверстия | 58,9 — 78,5 | 6.0 — 8.0 | 43,4 — 57,8 |
| Пробка для залива жидкости | 58,9 — 78,5 | 6.0 — 8.0 | 43,4 — 57,8 |
| Болт крепления рычага переключения передач | 8.8 — 13.7 | 0.9 — 1.4 | 6.5 — 10.1 |
| Переключатель лампы заднего хода | 39,2 — 58,8 | 4,0 — 6,0 | 28,9 — 43,4 |
| Болт крепления узла вала управления | 19,6 — 26,5 | 2,0 — 2,7 | 14,5 — 19,5 |
| Болт крепления кронштейна управляющего троса | 14,7 — 21,6 | 1,5 — 2,2 | 10,8 — 15,9 |
| Гайка крепления держателя управляющего троса | 11,8 — 14,7 | 1,2 — 1,5 | 8,7 — 10,8 |
| Болт крепления пробки | 4.9 — 6.9 | 0.5 — 0.7 | 3,6 — 5,1 |
| Болт крепления опорного кронштейна коробки передач | 58,9 — 78,5 | 6.0 — 8.0 | 43,4 — 57,8 |
| Болт кронштейна трансмиссии | 88.3 — 107.9 | 9.0 — 11.0 | 65.1 — 79.6 |
| Болт крепления кронштейна роликового упора | 49,0 — 63,7 | 5,0 — 6,5 | 36,2 — 47,0 |
| 107.9 — 127.5 | 11,0 — 13,0 | 79,6 — 94,1 | |
| Болт крепления стартера | 49,0 — 63,7 | 5,0 — 6,5 | 36,2 — 47,0 |
| Верхний болт крепления коробки передач (КПП=>двигатель) | 42,2 — 53,9 | 4,3 — 5,5 | 31,1 — 39,8 |
| Нижний болт крепления коробки передач (двигатель=>КПП) | 42,2 — 48,1 | 4.3 — 4.9 | 31.1 — 35.4 |
| 42,2 — 53,9 | 4,3 — 5,5 | 31,1 — 39,8 | |
| Болт крепления опорного кронштейна роликового упора | 49.0 — 68.6 | 5.0 — 7.0 | 36,2 — 50,7 |
Давление в шинах hyundai creta 1 поколение
Для стандартных низкопрофильных шин внедорожника Creta (1 поколение) размером R20 оптимальное давление в передних колесах –
2.6
bar, в задних колесах –
2.7
bar, при условии минимальной загрузки автомобиля пассажирами. В таблице ниже приведены другие показатели давления с учетом подходящих типов и размеров шин.
Показатели давления указаны в bar=at=кгс/см2 для холодных шин
О разновидностях шин
| Обычные | Шины имеющие стандартное и самое ходовое соотношение бокового профиля к ее ширине, к данному типу относятся шины с индексом высоты профиля от 50% до 80%. |
| Низкопрофильные | Шины с пониженным соотношением бокового профиля к ширине, данному типу относится резина с индексом высоты профиля от 45% до 25%. |
| Усиленные | Шины с усиленным каркасом для повышения индекса нагрузки на колесо, не влияет на типоразмер, обозначаются по разному как: REINFORCED, RF или XL. |
| Ранфлет | Шины сделанные по технологии RunFlat, позволяют продолжить движение на автомобиле со скоростью не более 80 км/ч при полном падении давления в шине. Такие шины требуют наличие в автомобиле системы контроля давления и курсовой устойчивости (ESP). В своей номенклатуре производители по-разному обозначают такие шины: RunOnFlat, SSR, ZP, SSR, RFT, ROF, FRT, R/F, ZPS, XRP и другие. |
Какое давление должно быть зимой?
Для любого времени года показатели давления используемых шин будут одинаковыми, куда важнее наличие/отсутствие зимней резины. Давление должно быть отрегулировано на холодных шинах в используемой окружающей среде, а не в теплом гараже. Важно понимать, что при резкой смене температуры давление в шинах может измениться на 0,2–0,4 бар.
Давление в колесах при движении по бездорожью
При движении по бездорожью, понадобиться приспустить давление в используемых шинах на 0.2–0.3 атмосферы от указанного для Hyundai Creta, тогда колеса будут выполнять функцию гусениц, что позволит повысить проходимость внедорожника.
Давление на мокрой дороге
При движении по мокрой трассе возникает проблема неправильного распределения сил в точке, где покрышка контактирует с водой. В таких ситуациях, необходимо внимательнее следить за стабильностью давления в колесах.
Нельзя специально снижать давление в шине или перекачивать ее. Из-за пониженного давления, шины будут слабее контактировать в центральной части протектора. Если же колеса перекачаны, то слабый контакт будет присутствовать в плечевых зонах, что также сильно снижает устойчивость к аквапланированию.
Как еще узнать какое давление необходимо
Информацию о правильном давлении для передних и задних колес автомобиля Hyundai Creta 1 поколение, можно узнать из справочных табличек расположенных на торце водительской двери или на внутренней стороне крышки бензобака.
В справочных мануалах сервисной книжки также содержится информация о показателях давления для шин, рекомендуемых заводом изготовителем.
Если планируется эксплуатировать подходящую резину не заводских параметров, диапазон давлений может быть указан непосредственно на ее боковой части среди другой маркировки.
Все поколения Hyundai CretaРекомендацииДополнительно
Новая hyundai creta: технические характеристики, цена, купить, фото
#Дизайн
Думает о стиле.
Пространство
Думает о пространстве.
#Динамика
Думает о динамике.
#Специальная серия
#Комфорт
Думает о комфорте.
Мобильность
Телематические сервисы Bluelink® и Mobikey.
Безопасность в машине
Думает обо всём, думает обо всех.
Адаптация к погодным условиям.
Думает о погодных условиях.
#BlueLink®
Подробнее о Bluelink
#Тест-драйв онлайн
Тест-драйв Hyundai CRETA
#О модели
Технические особенности
Общая таблица моментов затягивания. общие сведения | общие сведения | hyundai creta
ТАБЛИЦА МОМЕНТОВ ЗАТЯЖКИ ТИПОВЫХ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
| БОЛТ/ГАЙКА тонкая резьба | Момент затяжки в Н·м (кг·м, фунто-футы) | |||
| Номинальный диаметр (мм) | Шаг резьбы [мм (дюймы)] | 4T | 8T | 10T |
|
|
|
| |
| M5 | 0,8 (0,031) | 2,0 — 3,0 (0,2 — 0,3, 1,4 — 2,2) | 4,9 — 6,9 (0,5 — 0,7, 3,6 — 5,1) | 7,8 — 10,8 (0,8 — 1,1, 5,8 — 8,0) |
| M6 | 1 (0,039) | 2,9 — 4,9 (0,3 — 0,5, 2,2 — 3,6) | 8,8 — 12,7 (0,9 — 1,3, 6,5 — 9,4) | 13,7 — 18,6 (1,4 — 1,9, 10,1 — 13,7) |
| M8 | 1,25 (0,049) | 8,8 — 11,8 (0,9 — 1,2, 6,5 — 8,7) | 22,6 — 30,4 (2,3 — 3,1, 16,6 — 22,4) | 33,3 — 44,1 (3,4 — 4,5, 24,6 — 32,5) |
| M10 | 1,5 (0,059) | 16,7 — 22,6 (1,7 — 2,3, 12,3 — 16,6) | 45,1 — 60,8 (4,6 — 6,2, 33,3 — 44,8) | 65,7 — 88,3 (6,7 — 9,0, 48,5 — 65,1) |
| M12 | 1,75 (0,068) | 29,4 — 39,2 (3,0 — 4,0, 21,7 — 28,9) | 78,5 — 105,9 (8,0 — 10,8, 57,9 — 78,1) | 114,7 — 154,9 (11,7 — 15,8, 84,6 — 114,3) |
| M14 | 2 (0,078) | 47,1 — 63,7 (4,8 — 6,5, 34,7 — 47,0) | 125,5 — 169,7 (12,8 — 17,3, 92,6 — 125,1) | 183,4 — 249,1 (18,7 — 25,4, 135,3 — 183,7) |
| M16 | 2 (0,078) | 73,5 — 100,0 (7,5 — 10,2, 54,2 — 73,8) | 197,1 — 266,7 (20,1 — 27,2, 145,4 — 196,7) | 288,3 — 390,3 (29,4 — 39,8, 212,7 — 287,9) |
| M20 | 2,5 (0,098) | 144,2 — 195,2 (14,7 — 19,9, 106,3 — 143,9) | 396,2 — 535,4 (40,4 — 54,6, 292,2 — 394,9) | 565,8 — 764,9 (57,7 — 78,0, 417,3 — 564,2) |
| M24 | 3 (0,118) | 249,1 — 337,3 (25,4 — 34,4, 183,7 — 248,8) | 687,4 — 929,7 (70,1 — 94,8, 507,0 — 685,7) | 975,8 — 1320,0 (99,5 — 134,6, 719,7 — 973,6) |
| M30 | 3,5 (0,137) | 499,2 — 674,7 (50,9 — 68,8, 368,2 — 497,6) | 1372,9 — 1858,4 (140,0 — 189,5, 1012,6 — 1370,7) | 1956,4 — 2647,8 (199,5 — 270,0, 1443,0 — 1952,9) |
| БОЛТ/ГАЙКА тонкая резьба | Момент затяжки в Н·м (кг·м, фунто-футы) | |||
| Номинальный диаметр (мм) | Шаг резьбы [мм (дюймы)] | 4T | 8T | 10T |
|
|
|
| |
| M5 | 0,5 (0,019) | 2,0 — 3,0 (0,2 — 0,3, 1,4 — 2,2) | 5,9 — 8,8 (0,6 — 0,9, 4,3 — 6,5) | 8,8 — 12,7 (0,9 — 1,3, 6,5 — 9,4) |
| M6 | 0,75 (0,029) | 3,9 — 4,9 (0,4 — 0,5, 2,9 — 3,6) | 9,8 — 13,7 (1,0 — 1,4, 7,2 — 10,1) | 14,7 — 20,6 (1,5 — 2,1, 10,8 — 15,2) |
| M8 | 1 (0,039) | 8,8 — 11,8 (0,9 — 1,2, 6,5 — 8,7) | 24,5 — 32,4 (2,5 — 3,3, 18,1 — 23,9) | 35,3 — 48,1 (3,6 — 4,9, 26,0 — 35,4) |
| M10 | 1,25 (0,049) | 17,7 — 23,5 (1,8 — 2,4, 13,0 — 17,4) | 47,1 — 63,7 (4,8 — 6,5, 34,7 — 47,0) | 69,6 — 94,1 (7,1 — 9,6, 51,4 — 69,4) |
| M12 | 1,25 (0,049) | 32,4 — 44,1 (3,3 — 4,5, 23,9 — 32,5) | 86,3 — 117,7 (8,8 — 12,0, 63,7 — 86,8) | 127,5 — 172,6 (13,0 — 17,6, 94,0 — 127,3) |
| M14 | 1,5 (0,059) | 51,0 — 69,6 (5,2 — 7,1, 37,6 — 51,4) | 136,3 — 185,3 (13,9 — 18,9, 100,5 — 136,7) | 201,0 — 271,6 (20,5 — 27,7, 148,3 — 200,4) |
| M16 | 1,5 (0,059) | 79,4 — 107,9 (8,1 — 11,0, 58,6 — 79,6) | 211,8 — 286,4 (21,6 — 29,2, 156,2 — 211,2) | 311,8 — 421,7 (31,8 — 43,0, 230,0 — 311,0) |
| M20 | 1,5 (0,059) | 163,8 — 221,6 (16,7 — 22,6, 120,8 — 163,5) | 448,2 — 607,0 (45,7 — 61,9, 330,5 — 447,7) | 639,4 — 864,9 (65,2 — 88,2, 471,6 — 638,0) |
| M24 | 2 (0,078) | 276,5 — 373,6 (28,2 — 38,1, 204,0 — 275,6) | 759,0 — 1026,8 (77,4 — 104,7, 559,8 — 757,3) | 1080,7 — 1462,2 (110,2 — 149,1, 797,1 — 1078,4) |
| M30 | 2 (0,078) | 562,9 — 762,0 (57,4 — 77,7, 415,2 — 562,0) | 1553,4 — 2102,5 (158,4 — 214,4, 1145,7 — 1550,8) | 2210,4 — 2991,0 (225,4 — 305,0, 1630,3 — 2206,1) |
| Фланцевый БОЛТ/ГАЙКА Нормальная резьба | Момент затяжки в Н·м (кг·м, фунто-футы) | |||
| Номинальный диаметр (мм) | Шаг резьбы [мм (дюймы)] | 4T | 8T | 10T |
|
|
|
| |
| M5 | 0,8 (0,031) | 2,0 — 2,9 (0,2 — 0,3, 1,4 — 2,2) | 5,9 — 7,8 (0,6 — 0,8, 4,3 — 5,8) | 8,8 — 11,8 (0,9 — 1,2, 6,5 — 8,7) |
| M6 | 1 (0,039) | 3,9 — 4,9 (0,4 — 0,5, 2,9 — 3,6) | 9,8 — 13,7 (1,0 — 1,4, 7,2 — 10,1) | 14,7 — 19,6 (1,5 — 2,0, 10,8 — 14,5) |
| M8 | 1,25 (0,049) | 8,8 — 11,8 (0,9 — 1,2, 6,5 — 8,7) | 24,5 — 32,4 (2,5 — 3,3, 18,1 — 23,9) | 35,3 — 48,1 (3,6 — 4,9, 26,0 — 35,4) |
| M10 | 1,5 (0,059) | 17,7 — 24,5 (1,8 — 2,5, 13,0 — 18,1) | 48,1 — 65,7 (4,9 — 6,7, 35,4 — 48,5) | 70,6 — 96,1 (7,2 — 9,8, 52,1 — 70,9) |
| M12 | 1,75 (0,068) | 31,4 — 43,1 (3,2 — 4,4, 23,1 — 31,8) | 84,3 — 113,8 (8,6 — 11,6, 62,2 — 83,9) | 123,6 — 167,7 (12,6 — 17,1, 91,1 — 123,7) |
| M14 | 2 (0,078) | 51,0 — 68,6 (5,2 — 7,0, 37,6 — 50,6) | 135,3 — 182,4 (13,8 — 18,6, 99,8 — 134,5) | 198,1 — 268,7 (20,2 — 27,4, 146,1 — 198,2) |
| M16 | 2 (0,078) | 79,4 — 107,9 (8,1 — 11,0, 58,6 — 79,6) | 212,8 — 288,3 (21,7 — 29,4, 157,0 — 212,7) | 311,8 — 421,7 (31,8 — 43,0, 230,0 — 311,0) |
| Фланцевый БОЛТ/ГАЙКА Тонкая резьба | Момент затяжки в Н·м (кг·м, фунто-футы) | |||
| Номинальный диаметр (мм) | Шаг резьбы [мм (дюймы)] | 4T | 8T | 10T |
|
|
|
| |
| M5 | 0,5 (0,019) | 2,9 — 2,9 (0,3 — 0,3, 2,2 — 2,2) | 6,9 — 8,8 (0,7 — 0,9, 5,1 — 6,5) | 9,8 — 13,7 (1,0 — 1,4, 7,2 — 10,1) |
| M6 | 0,75 (0,029) | 3,9 — 5,9 (0,4 — 0,6, 2,9 — 4,3) | 10,8 — 14,7 (1,1 — 1,5, 8,0 — 10,8) | 16,7 — 21,6 (1,7 — 2,2, 12,3 — 15,9) |
| M8 | 1 (0,039) | 9,8 — 12,7 (1,0 — 1,3, 7,2 — 9,4) | 26,5 — 35,3 (2,7 — 3,6, 19,5 — 26,0) | 38,2 — 52,0 (3,9 — 5,3, 28,2 — 38,3) |
| M10 | 1,25 (0,049) | 19,6 — 25,5 (2,0 — 2,6, 14,5 — 18,8) | 51,0 — 68,6 (5,2 — 7,0, 37,6 — 50,6) | 75,5 — 102,0 (7,7 — 10,4, 55,7 — 75,2) |
| M12 | 1,25 (0,049) | 35,3 — 48,1 (3,6 — 4,9, 26,0 — 35,4) | 94,1 — 126,5 (9,6 — 12,9, 69,4 — 93,3) | 138,3 — 186,3 (14,1 — 19,0, 102,0 — 137,4) |
| M14 | 1,5 (0,059) | 55,9 — 75,5 (5,7 — 7,7, 41,2 — 55,7) | 148,1 — 200,1 (15,1 — 20,4, 109,2 — 147,6) | 216,7 — 293,2 (22,1 — 29,9, 159,8 — 216,3) |
| M16 | 1,5 (0,059) | 86,3 — 116,7 (8,8 — 11,9, 63,7 — 86,1) | 229,5 — 309,9 (23,4 — 31,6, 169,3 — 228,6) | 336,4 — 455,0 (34,3 — 46,4, 248,1 — 335,6) |
1) Представленные в таблице значения моментов затяжки указаны для следующих условий:
• Гайки и болты стальные, оцинкованные.
• В резьбовом соединении используются плоские шайбы из оцинкованной стали.
• Все гайки, болты и плоские шайбы очищены от смазки.
2) Представленные в таблице значения моментов затяжки не применяются в следующих случаях:
• При использовании в резьбовом соединении пружинных шайб, зубчатых шайб и иных аналогичных деталей.
• При соединении деталей, изготовленных из пластмассы.
• При использовании самоконтрящихся винтов или гаек.
• При покрытии резьбы или поверхностей маслом.
Hyundai Creta характеристики плюсы и минусы.
Обзор Hyundai Creta. Характеристики хендай крета 2021.
Предохранители и реле hyundai creta
Рассмотрены автомобили Hyundai Creta 2021, 2020, 2020, 2020 года выпуска.
Блок предохранителей в салоне.
Находится с левой стороны под панелью приборов за пластиковой крышкой.
схема расположения предохранителей в блоке.
расшифровка.
| № | наименование | номинал предохранителя | защищаемая цепь |
| 1 | обогрев заднего стекла | 30a | реле обогрева заднего стекла |
| 2 | обогреватель заднего сиденья | 20a | модуль управления обогревателем заднего сиденья |
| 3 | запасной | 30a | — |
| 4 | электростеклоподъемник с защитой от защемления | 25a | модуль электростеклоподъемника водителя с защитой от защемления |
| 5 | указатель поворота | 15a | bcm |
| 6 | обогреватель переднего сиденья | 20a | модуль управления обогревателем сиденья водителя/пассажира |
| 7 | правый электростеклоподъемник | 25a | главный переключатель электростеклоподъемников переключатель электрических стеклоподъемников |
| 8 | левый электростеклоподъемник | 25a | главный переключатель электростеклоподъемников |
| 9 | запасной | 20a | — |
| 10 | bcm | 10a | bcm, эбу электронных ключей, модуль иммобилайзера |
| 11 | задняя розетка питания | 20a | задняя розетка питания |
| 12 | передняя розетка питания | 20a | передняя розетка питания |
| 13 | блокирование дверей | 20a | реле блокирования/разблокирования, реле разблокирования двери багажного отделения |
| 14 | brake switch | 10a | эбу электронных ключей, выключатель стоп-сигналов |
| 15 | tcu | 15a | a/t : переключатель диапазонов мкпп блок пп (предохранитель — f26 (фонари заднего хода)) |
| 16 | start | 10a | блок пп (реле охранной сигнализации), переключатель диапазонов кпп, ecm, эбу электронных ключей, переключатель замка зажигания и датчик положения педали сцепления |
| 17 | pdm 1 | 15a | эбу электронных ключей |
| 18 | обогрев зеркал | 10a | наружное зеркало заднего вида со стороны водителя/пассажира |
| 19 | модуль 2 | 10a | консольный переключатель, 4wd ecm, зуммер системы помощи при парковке задним ходом, левый/ правый датчики системы помощи при парковке задним ходом, левый/правый центральные датчики системы помощи при парковке задним ходом |
| 20 | запасной | 10a | — |
| 21 | омыватель | 15a | многофункциональный переключатель |
| 22 | вентилятор 1 | 10a | модуль управления кондиционером |
| 23 | память | 10a | регулятор наружных зеркал заднего вида, цифровые часы, модуль управления кондиционером, комбинация приборов, разъем линии передачи данных |
| 24 | плафон внутреннего освещения | 10a | фонарь багажного отделения, лампа направленного освещения, лапа освещения салона, лампы передних аксессуарных ламп левой/правой |
| 25 | модуль 3 | 10a | bcm, индикатор положения рычага селектора, модуль управления кондиционером, аудиовизуальное головное устройство с навигацией, модуль mts e-call, модуль управления обогревателем сидения водителя/пассажира, модуль управления обогревателем заднего сидения |
| 26 | эбу | 10a | pcm/ecm, эбу электронных ключей, модуль иммобилайзера |
| 27 | кондиционер | 10a | распределительная коробка моторного отсека (реле 1 — реле обогревателя птк) блок пп (реле клаксона), блок управления кондиционером |
| 28 | задний стеклоочиститель | 10a | блок пп (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя |
| 29 | мультимедиа | 20a | аудиосистема, аудиовизуальное головное устройство с навигацией |
| 30 | вентилятор 2 | 10a | [ручной кондиционер] блок управления кондиционером, выключатель клаксона, резистор клаксона |
| 31 | модуль 1 | 10a | bcm, выключатель стоп-сигнала |
| 32 | esp | 10a | переключатель на передней панели, блок управления esp |
| 33 | модуль 5 | 10a | электрохромное зеркало, модуль управления обогревателем заднего сиденья, выключатель устройства регулировки угла наклона фар, обогреватель форсунок омывателя левой/правой фар, модуль управления обогревателя сиденья водителя/пассажира, дополнительная распределительная коробка (реле 2/3 — обогреватель передних стеклоочистителей левый/правый) |
| 34 | запасной | 10a | — |
| 35 | e-call | 10a | модуль mts e-call |
| 36 | запасной | 20a | — |
| 37 | mdps | 10a | [при наличии mdps] блок mdps [без mdps] датчик угла поворота рулевого колеса |
| 38 | подушка безопасности | 10a | модуль управления srs |
| 39 | модуль 4 | 10a | bcm, эбу электронных ключей |
| 40 | подогреватель strg | 15a | bcm |
| 41 | прикуриватель | 20a | предохранитель прикуривателя Hyundai Creta |
| 42 | acc | 10a | реле задней розетки питания, bcm, цифровые часы, модуль mts e-call, аудиосистема, аудиовизуальное головное устройство с навигацией, держатель смартфона, эбу электронных ключей, регулятор наружных зеркал заднего вида |
| 43 | индикатор подушки безопасности | 10a | комбинация приборов |
| 44 | комбинация приборов | 10a | комбинация приборов |
Блок предохранителей и реле в моторном отсеке Hyundai Creta.
Находится около аккумуляторной батареи.
для доступа к предохранителям и реле отожмите два фиксатора и снимите крышку блока.
схема расположения предохранителей и реле в блоке моторного отсека Hyundai Creta.
описание.
| № | Наименование | Номинал предохранителя | Защищаемая цепь |
| 1 | MDPS | 80A | Блок MDPS |
| 2 | Генератор | 150A | Генератор, Предохранитель (F3/F4/F5/F7) |
| 3 | B 5 | 40A | Интеллектуальная распределительная коробка (Предохранитель — F1) |
| 4 | ESP1 | 40A | Модуль управления ESP |
| 5 | ESP2 | 40A | Модуль управления ESP |
| 6 | H/LAMP HI | 10A | [При наличии фар с би-ксеноном] Блок PCB (Электромагнитное реле фар головного света) |
| 7 | B 1 | 50A | Интеллектуальная распределительная коробка (Предохранитель — F2/F5/F10/F13/F14/ F17), Предохранитель устройства автоматической отсечки тока утечки |
| 8 | IG1 | 40A | [При наличии кнопки запуска] Распределительный блок PDM (Реле IG1, Реле ACC) [Без кнопки запуска] Выключатель зажигания |
| 9 | B 4 | 50A | Интеллектуальная распределительная коробка (IPS 1/IPS 2/IPS 3, Предохранитель — F6) |
| 10 | TCU1 | 20A | [A/T] PCM |
| 11 | Обогреватель топливного фильтра | 60A | Реле 1 (Реле обогревателя топливного фильтра) |
| 12 | B 2 | 50A | Реле 2 (Обогреватель переднего левого стеклоочистителя) |
| 13 | Форсунка | 50A | Реле 3 (Обогреватель переднего правого стеклоочистителя) |
| 14 | Фонари заднего хода | 10A | Переключатель на передней панели (IND.) |
| 15 | 15А | Звуковой сигнал | |
| 16 | 25А | стеклоочистители | |
| R1 | реле | Электрический подогреватель воздуха салона |
Система контроля давления в шинах hyundai creta | хюндай крета | издательство монолит
6. Система контроля давления в шинах (TPMS)
Система контроля давления в шинах (TPMS), тип А
В холодную погоду необходимо ежемесячно проверять давление в каждой из шин, включая запасное колесо (при наличии), и при необходимости доводить уровень давления в шинах до рекомендованного производителем (указывается на информационных табличках автомобиля и уровня давления в шинах; если на автомобиле установлены шины, имеющие отличный от указанного на табличках размер, необходимо определить для них соответствующий уровень давления.)
В качестве дополнительной системы безопасности автомобиль может быть оборудован системой контроля давления в шинах (TPMS), которая обеспечивает индикацию значительного снижения давления в одной или нескольких шинах с помощью сигнализатора низкого давления в шинах. Если загорается сигнализатор низкого давления в шинах, необходимо как можно скорее остановить автомобиль, проверить состояние шин и довести в них уровень давления до нормы. Продолжение движения при низком давлении в шинах может привести к перегреву и механическому разрушению шин. Эксплуатация шин при давлении ниже нормы приводит к увеличению расхода топлива, сокращению срока службы шин, а также может повлиять на управляемость и длину тормозного пути автомобиля.
Обратите внимание, что использование системы TPMS не избавляет от необходимости правильного обслуживания шин или поддержания в них надлежащего давления, даже если снижение уровня давления недостаточно для срабатывания сигнализатора низкого давления в шинах системы TPMS.
В автомобиле также предусмотрен индикатор неисправности системы TPMS, обеспечивающий контроль ее правильной работы. Индикатор неисправности TPMS объединен с индикатором низкого давления в шинах. Когда система обнаруживает неисправность, индикатор начинает мигать в течение приблизительно одной минуты, затем светится непрерывно. Эта последовательность продолжится после последующих запусков транспортного средства, пока существует неисправность. Когда горит индикатор неисправностей, система, возможно, будет не в состоянии обнаружить или сигнализировать о низком давлении в шинах, как положено. Неисправность системы TPMS может быть вызвана различными причинами, включая установку или замену шин или колес. Всегда проверяйте показания индикатора неисправности системы TPMS после замены одной или нескольких шин/колес или замены их местами, чтобы убедиться в работоспособности системы TPMS.
Примечание
Если индикатор TPMS не загорается в течение трех секунд после поворота ключа зажигания в положение «ON» («Вкл.») или при работающем двигателе либо загорается после мигания в течение приблизительно одной минуты, рекомендуется обратиться к уполномоченному дилеру HYUNDAI.
Индикаторное устройство низкого давления в шине
Когда включен предупреждающий индикатор системы контроля давления в шинах, это означает, что в одной или нескольких шинах давление значительно ниже рекомендованного.
При включении любой из ламп индикаторного устройства немедленно снизьте скорость, избегая резких поворотов и учитывая то, что тормозной путь может быть увеличен. Следует как можно скорее остановиться и проверить шины.
Накачайте шины до надлежащего уровня давления, указанного на информационной табличке автомобиля или наклейке с информацией о давлении в шинах, расположенной на внешней панели центральной стойки со стороны водителя.
Если невозможно добраться до станции технического обслуживания или давление в шине не поддерживается на должном уровне после накачивания воздуха, замените колесо со спустившей шиной запасным.
После этого индикаторное устройство низкого давления в шине может мигать в течение приблизительно одной минуты, а затем продолжает светиться непрерывно после следующего запуска двигателя и в течение около 20 минут непрерывного движения, до тех пор, пока колесо с низким давлением не будет отремонтировано и установлено обратно на автомобиль.
ВНИМАНИЕ
В холодную погоду сигнализатор низкого давления в шинах может загореться, если в шине установлено давление, рекомендованное для теплой погоды. Это не означает неисправность системы TPMS, поскольку понижение температуры приводит к пропорциональному понижению давления в шинах.
При движении из области с низкой температурой в область с высокой температурой и наоборот, а также если наружная температура значительно выше или ниже, необходимо проверить давление в шинах и довести его до рекомендуемого уровня.
Слишком низкое давление в шинах может привести к потере управления автомобилем и увеличению тормозного пути. Продолжение движения при низком давлении в шинах может привести к перегреву и механическому разрушению шин.
Индикатор неисправности системы TPMS (система контроля давления в шинах)
В случае неисправности системы контроля давления в шинах индикаторное устройство низкого давления будет мигать в течение одной минуты и затем начнет гореть непрерывно. Если система способна верно предупредить о недостаточном давлении одновременно со сбоем системы, включится индикатор неисправности TPMS.
Рекомендуем обратиться к официальному дилеру HYUNDAI для проверки системы.
ВНИМАНИЕ
— Индикатор неисправности системы TPMS может также загораться при проезде вблизи кабелей электропередач или радиопередатчиков, например вблизи поста автомобильной инспекции, государственных учреждений, радиовещательных станций, военных объектов, аэропортов, передающих станций и т. д. Возникающие при этом помехи могут вызвать сбой в работе системы контроля давления в шинах (TPMS).
— Индикатор неисправности TPMS может гореть в случае использования в автомобиле цепей противоскольжения или некоторых отдельно приобретенных приборов (ноутбуки, мобильное зарядное устройство, дистанционный стартер, система спутниковой навигации и т. д.). Это может мешать нормальному функционированию системы контроля давления в шинах (TPMS).
Замена шины, оборудованной системой TPMS
Если спущена шина, загорится «Low Tire Pressure». Рекомендуем обратиться к официальному дилеру HYUNDAI для проверки спущенной шины.
Каждое колесо оборудовано датчиком давления воздуха в шинах, установленным в шине за штоком вентиля. Должны использоваться совместимые с системой TPMS колеса. Обслуживание шин рекомендуется производить у официального дилера HYUNDAI.
Даже при замене спущенной шины запасной индикаторное устройство низкого давления в шине будет мигать или непрерывно гореть до выполнения ремонта спущенной шины и обратной ее установки на автомобиль.
После замены спущенной шины запасной индикаторное устройство низкого давления может мигать или загореться через несколько минут, поскольку датчик TPMS, установленный на запасное колесо, не запущен.
После подкачки спущенной шины до достижения надлежащего давления и ее установки на автомобиль рекомендуется обратиться к официальному дилеру компании HYUNDAI для запуска датчика TPMS, установленного на запасном колесе. Индикатор неисправности TPMS и индикатор низкого давления в шинах выключатся через несколько минут после начала движения.
Если через несколько минут после начала движения индикатор не отключается, рекомендуется обратиться к официальному дилеру HYUNDAI для проверки системы.
ВНИМАНИЕ
При замене изначально установленного колеса запасным датчик TPMS на запасном колесе необходимо запустить.
Отключение датчика TPMS на установленном первоначально колесе рекомендуется выполнять у дилера HYUNDAI. Если датчик TPMS на первоначально установленном колесе, расположенном в держателе запасного колеса, остается активен, система контроля давления в шинах может работать неправильно.
Рекомендуем обслуживать систему у официального дилера HYUNDAI.
Вы можете не определить шину с низким давлением, просто посмотрев на нее.
Всегда используйте исправный манометр для измерения давления в шинах. Обратите внимание, что давление в горячей шине (после движения автомобиля) будет выше, чем в холодной.
Примечание
Выражение «холодная шина» означает, что автомобиль простаивал в течение трех часов или проехал менее 1,5 км за трехчасовой период. Дайте шине остыть перед измерением давления. Всегда следите за тем, чтобы перед накачиванием до рекомендованного давления шина была холодной.ВНИМАНИЕ
Если автомобиль оборудован системой контроля давления в шинах, рекомендуем использовать шинный герметик, одобренный HYUNDAI. Жидкий герметик может повредить датчик давления в шине.
— Система TPMS не предназначена для оповещения о внезапном повреждении шины, вызванном внешними факторами, например острыми предметами на дороге.
— Если поведение автомобиля на дороге становится неустойчивым, немедленно снимите ногу с педали газа, плавно и с небольшим усилием нажмите на педаль тормоза и медленно остановите автомобиль в безопасном положении на дороге.
Ненадлежащее использование, изменение или отключение компонентов системы контроля давления в шинах (TPMS) может повлиять на возможности системы по оповещению водителя о снижении давления в шинах или неисправности системы TPMS. Ненадлежащее использование, изменение или отключение компонентов системы контроля давления в шинах (TPMS) может привести к аннулированию гарантии на данную систему автомобиля.
— Запрещается производить модификацию транспортного средства, так как это может повлиять на функциональность системы TPMS.
— Доступные на рынке колеса не оснащены датчиками TPMS. Для обеспечения безопасности рекомендуется использовать детали для замены от официального дилера HYUNDAI.
— Если используются доступные на рынке колеса, обязательно должны использоваться одобренные дилером HYUNDAI датчики TPMS.
Если транспортное средство не оборудовано датчиком TPMS или система TPMS не работает должным образом, транспортное средство может не пройти обязательный технический осмотр.
Система контроля давления в шинах (TPMS), тип В
Шинный манометр (при наличии)
— Давление в шинах можно проверить в информационном режиме на комбинации приборов.
— Давление воздуха в шине отобразится через несколько минут езды после первого запуска двигателя.
— Если давление не отображается после остановки автомобиля, выводится сообщение «Drive to display» («Начните движение для отображения»), Проверьте давление в шинах после начала движения.
— Показанные значения давления в шинах могут отличаться от значений, полученных при измерении с помощью шинного манометра.
— Единицы измерения давления в шинах можно изменить в настройках пользователя на комбинации приборов.
Система контроля давления в шинах
ВНИМАНИЕ
Избыточное или недостаточное давление может уменьшить срок службы шины, негативно повлиять на управляемость транспортного средства и привести к внезапному разрыву шины, который может стать причиной потери управления и дорожно-транспортного происшествия.
В холодную погоду необходимо ежемесячно проверять давление в каждой из шин, включая запасное колесо (при наличии) и при необходимости доводить уровень давления в шинах до рекомендованного производителем (указывается на информационных табличках автомобиля и уровня давления в шинах).
Примечание
Если на автомобиле установлены шины, имеющие отличный от указанного на табличках размер, необходимо определить для них соответствующий уровень давления.
В качестве дополнительной системы безопасности автомобиль может быть оборудован системой контроля давления в шинах (TPMS), которая обеспечивает индикацию значительного снижения давления в одной или нескольких шинах с помощью сигнализатора низкого давления в шинах. Если загорается сигнализатор низкого давления в шинах, необходимо как можно скорее остановить автомобиль, проверить состояние шин и довести в них уровень давления до нормы. Продолжение движения при низком давлении в шинах может привести к перегреву и механическому разрушению шин.
Эксплуатация шин с давлением ниже нормы приводит к увеличению расхода топлива, сокращению срока службы шин, а также может повлиять на управляемость и длину тормозного пути автомобиля.
В автомобиле также предусмотрен индикатор неисправности системы TPMS, обеспечивающий контроль правильности работы системы. Индикатор неисправности TPMS объединен с индикатором низкого давления в шинах. Когда система обнаруживает неисправность, индикатор начинает мигать в течение приблизительно одной минуты, затем светится непрерывно. Эта последовательность продолжится после последующих запусков транспортного средства, пока существует неисправность.
Когда горит индикатор неисправностей, система, возможно, будет не в состоянии обнаружить или сигнализировать о низком давлении в шинах, как положено. Неисправность системы TPMS может быть вызвана различными причинами, включая установку или замену шин/колес.
Всегда проверяйте показания индикатора неисправности системы TPMS после замены одной или нескольких шин/колес или замены их местами, чтобы убедиться в работоспособности системы TPMS.
Примечание
Обратитесь к ближайшему официальному дилеру HYUNDAI и проверьте систему в случае возникновения одной из указанных ниже ситуаций.
1. Индикатор низкого давления в шинах/неисправности TPMS не загорается в течение трех секунд после перевода ключа зажигания в положение «ON» («Вкл.») или запуска двигателя.
2. Индикатор неисправности TPMS остается включенным после мигания в течение примерно одной минуты.
3. Индикаторное устройство положения шины с низким давлением остается включенным.
Указатель положения шины с низким давлением и индикатор давления в шинах
Когда включены предупреждающие индикаторы системы контроля давления в шинах, это означает, что в одной или нескольких шинах давление значительно ниже рекомендованного. Индикаторное устройство положения колеса с низким давлением указывает, в какой шине давление ниже нормы, включая соответствующую лампу положения.
Накачайте их до надлежащего уровня давления, указанного на информационной табличке автомобиля или наклейке с информацией о давлении в шинах, расположенной на внешней панели центральной стойки со стороны водителя.
Индикаторное устройство низкого давления в шине будет гореть, а индикатор неисправности TPMS может мигать в течение одной минуты, а потом будет непрерывно гореть (при скорости движения автомобиля более 25 км/ч — в течение приблизительно 20 минут) до тех пор, пока колесо с низким давлением не будет отремонтировано и установлено обратно на автомобиль.
Примечание
Запасное колесо не оснащено датчиком давления в шине.
Индикатор неисправности системы TPMS (система контроля давления в шинах)
В случае неисправности системы контроля давления в шинах индикаторное устройство низкого давления будет мигать в течение одной минуты и затем начнет гореть непрерывно.
В этом случае необходимо как можно скорее обратиться к официальному дилеру компании HYUNDAI для проверки системы.
Примечание
В случае неисправности в системе TPMS индикатор низкого давления не будет отображаться даже при недостаточном давлении в шинах автомобиля.
Индикатор неисправности системы TPMS может также загораться после мигания приблизительно в течение одной минуты при проезде вблизи кабелей электропередач или радиопередатчиков, например вблизи поста автомобильной инспекции, государственных учреждений, радиовещательных станций, военных объектов, аэропортов, передающих станций и т. д.
Кроме того, индикатор неисправности системы TPMS может гореть в случае использования цепей противоскольжения или электронных устройств (компьютеры, зарядные устройства, дистанционные стартеры, система спутниковой навигации и т. д.). Это может мешать нормальной работе TPMS.
Если спустила шина, загорится «Low Tire Pressure». Отремонтируйте спустившую шину у официального дилера HYUNDAI как можно скорее либо замените колесо.
ВНИМАНИЕ
Запрещается использовать средства для ремонта проколов, не одобренные дилером HYUNDAI, для ремонта и/или надувания шины с низким давлением. Шинный герметик, не одобренный дилером HYUNDAI, может повредить датчик давления в шине.
Запасное колесо (при наличии) не оборудовано датчиком давления. При замене шины с низким давлением (спущенной) на запасную индикаторное устройство низкого давления в шине останется включенным.
Индикатор неисправности TPMS также остается включенным после мигания в течение примерно одной минуты, если автомобиль движется со скоростью около 25 км/ч приблизительно 20 минут.
После подкачки оригинальной шины, оборудованной датчиком контроля давления, до достижения рекомендованного давления и ее установки на автомобиль индикатор низкого давления в шинах и индикатор неисправности TPMS выключатся через несколько минут после начала движения.
Если через несколько минут индикаторы не выключатся, обратитесь к официальному дилеру HYUNDAI.
Каждое колесо оборудовано датчиком давления воздуха, установленным в шине за штоком вентиля (кроме запасного колеса). Должны использоваться совместимые с системой TPMS колеса. Обслуживание шин рекомендуется всегда производить у официального дилера HYUNDAI.
Всегда используйте исправный манометр для измерения. Обратите внимание, что давление в горячей шине (после движения автомобиля) будет выше, чем в холодной.
Примечание
Выражение «холодная шина» означает, что автомобиль простаивал в течение трех часов или проехал менее 1,6 км за трехчасовой период. Дайте шине остыть перед измерением давления. Всегда следите за тем, чтобы перед накачиванием до рекомендованного давления шина была холодной.ВНИМАНИЕ
— Система TPMS не предназначена для оповещения о внезапном повреждении шины, вызванном внешними факторами, например острыми предметами на дороге.
— Если поведение автомобиля на дороге становится неустойчивым, немедленно снимите ногу с педали газа, плавно и с небольшим усилием нажмите на педаль тормоза и медленно остановите автомобиль в безопасном положении на дороге.
— Ненадлежащее использование, изменение или отключение компонентов системы контроля давления в шинах (TPMS) может повлиять на возможности системы по оповещению водителя о снижении давления в шинах или неисправности системы TPMS. Ненадлежащее использование, изменение или отключение компонентов системы контроля давления в шинах (TPMS) может привести к аннулированию гарантии на данную систему автомобиля.
— Запрещается производить модификацию транспортного средства, так как это может повлиять на функциональность системы TPMS.
— Доступные на рынке колеса не оснащены датчиками TPMS. Для обеспечения безопасности рекомендуется использовать детали для замены от официального дилера HYUNDAI.
— Если используются доступные на рынке колеса, обязательно должны использоваться одобренные дилером HYUNDAI датчики TPMS. Если транспортное средство не оборудовано датчиком TPMS или система TPMS не работает должным образом, транспортное средство может не пройти обязательный технический осмотр.
27
Технические характеристики g4fc 1,6 л/122 л. с.
И ГБЦ, и блок цилиндров в двигателе отлиты из алюминия, а впускной коллектор изготовлен из полимерного высокопрочного материала, что решает несколько задач помимо снижения общего веса и габаритов:
- более качественное охлаждение гильз цилиндров, вокруг которых появился тепловой зазор;
- идеально гладкая поверхность каналов впускного тракта, которую не нужно шлифовать дополнительно (в ГБЦ эта проблема осталась).
За основу взята рядная схема двигателя с механизмом газораспределения DOHC (два верхних распредвала) с цепным высокоресурсным приводом.
Снижены требования к качеству масла, так как нет гидротолкателей. Использована система VVT на одном (впуск) или обоих распредвалах, что позволило увеличить мощность.
Технические характеристики G4FC выглядят следующим образом:
| Изготовитель | Beijing Hyunday MotorCo |
| Марка ДВС | G4FC |
| Годы производства | 2007 – … |
| Объем | 1591 см3 (1,6 л) |
| Мощность | 89,7 – 95,6 кВт (122 – 130 л. с.) |
| Момент крутящий | 155 Нм (на 4200 об/мин) |
| Вес | 120 кг |
| Степень сжатия | 11 |
| Питание | инжектор |
| Тип мотора | рядный бензиновый |
| Зажигание | коммутаторное, бесконтактное |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | пластиковый |
| Выпускной коллектор | литой чугунный |
| Распредвал | оригинальный профиль кулачков |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 77 мм |
| Поршни | оригинальные |
| Коленвал | чугун, литье |
| Ход поршня | 85,4 мм |
| Горючее | АИ-92 |
| Нормативы экологии | Евро-4 |
| Расход топлива | трасса – 5 л/100 км смешанный цикл 6 л/100 км город – 7,9 л/100 км |
| Расход масла | максимум 0,6 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30, 5W40, 0W30, 0W40 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, ЛукОйл |
| Масло для G4FC по составу | зимой синтетика, летом полусинтетика |
| Объем масла моторного | 3,3 л |
| Температура рабочая | 90° |
| Ресурс ДВС | заявленный 180000 км реальный 250000 км |
| Регулировка клапанов | мерные толкатели |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 5,8 л |
| Помпа | 25100-2В700 |
| Свечи на G4FC | ZFR5F-11 с длинным вылетом электрода |
| Зазор свечи | 1,1 мм |
| Цепь ГРМ | 243212В200 |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Mahle Filter LX 2869 |
| Масляный фильтр | Mann, YoungDong, Hammel |
| Маховик | 232002D000 116 зубов, 9 под стартер |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | производитель Goetze, впускные светлые выпускные темные |
| Компрессия | от 12 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 31 – 39 Нм маховик – 71 – 75 Нм болт сцепления – 18 Нм крышка подшипника – 17 – 26 Нм (коренной) и 18 – 22 Нм (шатунный) головка цилиндров – две стадии 39 – 59 Нм, 78 – 98 Нм |
Для обеспечения ресурса 180000 пробега изготовителем рекомендовано соблюдать моменты затяжки резьбовых соединений.

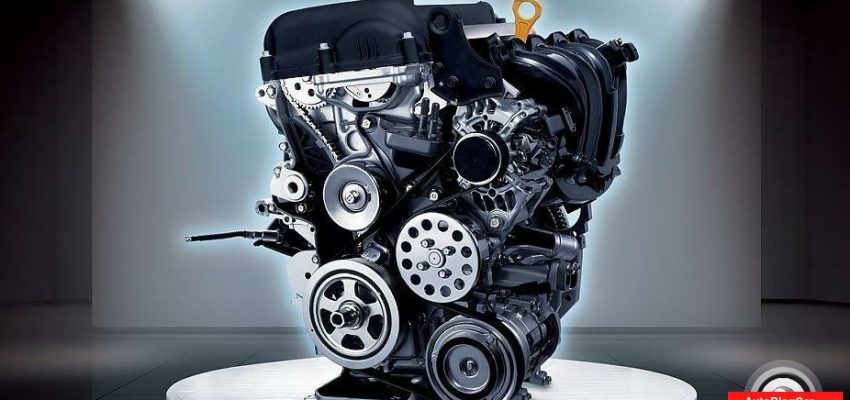

Двигатель kia/hyundai 1.6 gamma g4fc dohc mpi (kia rio/ceed, hyundai accent/i20/i30): практичность, надежность, отзывы, проблемы, ресурс, плюсы и минусы
Добрый день, сегодня мы узнаем о практичности, надежности, экономичности, распространенных проблемах (поломках), отзывах, долговечности, плюсах и минусах бензинового корейского двигателя Kia/Hyundai, оснащенного системой DOHC MPI моторной линейки «Gamma» серии G4FC объемом 1.6 литра, устанавливаемый на такие востребованные автомобили, как Hyundai Accent/Solaris/Elantra/i20/i30, а также Kia Rio/Cerato/Ceed.
Бензиновая силовая установка объемом цилиндров 1.6 литра серии G4FC относится тем двс, которые создавались самими корейцами, причем практически с нуля. Мотор 1.6 G4FC принадлежит моторному семейству «Gamma» и встретить его можно под капотом огромного количества среднеобъемных моделей автоконцерна Kia/Hyundai. Представлен мировой общественности двигатель 1.6 G4FC DOHC MPI 16v был летом 2007 года на автошоу в Пекине. По своей сути, рассматриваемый силовой агрегат можно считать братом-близнецом известного 1.4 литрового мотора серии G4FA, объем которого раздули с помощью увеличения рабочего хода поршня. Конвейерное производство двигателей 1.6 G4FC было запущено в Китае с конца 2007 года. Многие специалисты относят моторы 1.6 G4FC к бюджетным версиям двс, которые в первую очередь предназначаются для массовых моделей автомобилей, на примере, Киа Рио и Хендай Акцент.
В моторную линейку семейства «Gamma» входят следующие серии силовых установок: G4FD, G4FA, G4FG и G4FJ.
{banner_adsensetext}
Итак, двигатель 1.6 G4FC оснащается 16 клапанами (по 4 клапана на цилиндр) и соответственно 4-мя цилиндрами, которые располагаются рядно. Система газораспределения силовой установки построена на платформе DOHC с 2-мя независимыми распределительными валами. Система питания мотора инжекторная, с распределенным впрыском топлива — MPI. Силовая установка обладает мощностью от 122 до 128 лошадиных сил и крутящим моментом от 154 до 157 Ньютон на метр, в зависимости от версии двс. Минимально допустимый для работы двигателя вид топлива — бензин АИ-92 со степенью сжатия не менее 10.5 единиц. Экологические нормы силового агрегата соответствуют Euro 4/5. В таблице ниже подробно расписаны основные технические характеристики двигателя 1.6 G4FC (НАЖМИТЕ НА ТАБЛИЦУ ДЛЯ УВЕЛИЧЕНИЯ).
Каким расходом топлива обладает двигатель 1.6 G4FC?
Расход бензина мотором, на примере, Kia Ceed с объемом 1.6 литра 2022 года выпуска с механической трансмиссией, в среднем составляет: в городском цикле — 8,0 литров на 100 километров пробега; в загородном цикле — 5,4 литра на 100 километров пробега и в комбинированном цикле — 6,4 литра на 100 километров пробега. По сравнению с силовым агрегатом 1.4G4FA, который также входит в линейку «Gamma«, обозреваемый двс G4FC, является менее экономичным, но более динамичным, как по разгону, так и по общим скоростным характеристикам.
{banner_reczagyand}
Каким строением обладает мотор 1.6 G4FC?
Корейская силовая установка с 1.6 литрами штатно оснащается распределенной системой впрыска топлива MPI (справочно: в топливной системе каждый цилиндр оснащается индивидуальной форсункой, впрыскивающей бензин непосредственно перед впускным клапаном). Голова и блок цилиндров отлиты из высокоплавкого алюминия, который выдерживает высокие рабочие перегрузки и температуры. Алюминий автопроизводителем был выбран не зря, все это сделано для того, что уменьшить общую массу силового агрегата, с целью сокращения расхода топлива двигателем. Впускная система изготавливается из высокопрочных полимерных материалов. Рассматриваемый мотор, как и все семейство «Gamma» обладает 2-мя независимыми распредвалами, а в дополнение оснащается рокерами на 16 клапанов.
Система газораспределения мотора имеет цепной привод ГРМ с натяжителем без планки виброгасителя. Как мы отмечали ранее силовая установка соответствует экологическим классам выбросов углекислого газа Euro-4/Euro-5. Кроме того, мотор 1.6 G4FC компонуется фазорегулятором, который устанавливается на впускном валу. Справочно заметим, что в рассматриваемый двигатель не оснащается охлаждающими маслофорсунками и гидрокомпенсаторами, которыми штатно стали компоноваться более современные поколения двс, на примере, моторной линейки «NU«.
Какие модели корейских автомобилей оснащаются двигателями 1.6 G4FC?
Как мы уже знаем, на сегодняшний день двигатель 1.6G4FC вполне закономерно относится к одному из самых массовых в моторном семействе «Gamma«. Силовым агрегатом 1.6 G4FC оснащается огромное количество очень популярных на рынке моделей автоконцерна Kia/Hyundai. В сводной таблице ниже, продемонстрированы все модели автомобилей, на которые устанавливался мотор 1.6 G4FC(НАЖМИТЕ НА ТАБЛИЦУ ДЛЯ УВЕЛИЧЕНИЯ).
Какими преимуществами и недостатками обладает двигатель 1.6 G4FC?
К достоинству корейской силовой установки можно отнести тот факт, что она довольно редко способна беспокоить автовладельца серьезными болячками, не зря же так полюбились эти моторы таксопаркам и каршеринговым компаниям. Итак, к главным заслугам 1.6 G4FC относится простота в ремонте и обслуживании, а также отсутствие врожденных проблем, что говорит о высокой надежности двс в процессе эксплуатации. Доступность по стоимости и широчайший ассортимент деталей на рынке, причем, как новых, так и поддержанных запчастей, не вызовут никаких затруднений в поисках у автовладельца, при необходимой замене тех или иных узлов мотора.
К преимуществам силового агрегата можно отнести низкую стоимость обслуживания, как у официального дилера, так и на стороннем СТО. Рассматриваемый двигатель также славится выносливым духом, который отлично функционирует на 92-ом бензине и имеет достойный для своего сегмента расход топлива. Мотор 1.6 G4FC без особых проблем переносит суровые климатические условия и тяжелые режимы эксплуатации. От владельца, силовой агрегат 1.6 G4FC не требует к себе чрезмерного внимания и не нуждается в дорогостоящих расходниках. В целом, обозреваемый двигатель, как по надежности, практичности, так и по экономичности с ремонтопригодностью можно уверенно относить к почти идеальным моторам среди аналогичных силовых установок, представленных на рынке.
К недостаткам мотора 1.6 G4FC напрямую относится достаточно шумная работа на холостых оборотах. Кроме того, двигателю требуется периодическая регулировка клапанов. По отзывам многих автовладельцев, некоторые версии рассматриваемых моторов страдают излишней вибрацией, в чем, как правило, виновата ненадежная подушка двс (справочно: в том случае, если машина на гарантии, то проблема решается легко, быстро и бесплатно). По мнению специалистов, двигатели 1.6 G4FC имеют одноразовую конструкцию, то есть они не подпадают под капитлку, а меняются в целиком на новый или контрактный. Зато проблема с возникновением задиров в цилиндрах, эти силовые агрегаты практически миновала.
К типичным неисправностям и болячкам двигателя 1.6 G4FC специалисты зачастую относят: появление свиста из-за ослабления натяжения вспомогательного ремня (проблема решается подтяжкой ременного привода или заменой натяжителя); плавающие обороты, которые происходят по причине загрязнения дроссельной заслонки (проблема решается разбором узла и очисткой засоренного компонента); масляные запотевания в области клапанной крышки (проблема решается заменой прокладки).
Южно-Корейский мотор серии G4FC, как и большинство других современных бензиновых силовых агрегатов семейства «Gamma» обязан обслуживаться в соответствии с регламентом завода-изготовителя. Автолюбители всегда должны помнить, что от правильного и своевременного соблюдения интервалов обслуживания двигателя 1.6 G4FC, непосредственно зависит его долговечность. Ниже в таблице, мы подробно перечислили полный список регламентных сервисных работ, обязательных к выполнению автовладельцем. В нашу сводную сервисную таблицу вошли периодичный масляный сервис и интервальное обслуживание газораспределительного механизма с заменой расходников и регулировкой зазоров клапанов мотора (НАЖМИТЕ НА ТАБЛИЦУ ДЛЯ УВЕЛИЧЕНИЯ).
Что делать, если двигатель 1.6 G4FC достиг предельного срока службы?Если корейский бензиновый силовой агрегат достигнет своего максимального износа и напрямую выйдет на капремонт или замену, то автовладельцам Kia/Hyundai стоит знать, что покупка нового/контрактного (поддержанного) двс серии G4FC будет стоить недешево. На сегодняшний день минимальная стоимость бэушного двигателя с умеренным пробегом (85-95 тысяч километров) составит примерно 35-40 тысяч российских рублей (500-600$ в эквиваленте), а цена новой силовой установки без пробега будет равна 210-220 тысяч российских рублей (3000$ в эквиваленте).
Видео: «Недоработки бюджетных автомобилей: Kia Rio. Честный отзыв и обзор»
В заключении отметим, что по многочисленным утверждениям специалистов, если автовладелец корейской машины, оснащенной двигателем 1.6 G4FC всегда вовремя и в соответствии со всеми регламентами производителя обслуживает двс, а именно меняет моторное масло с фильтрами каждые 9-12 тысяч километров пробега (лучше еще раньше), то силовой агрегат способен без проблем пробегать до капитального ремонта или замены не менее 180-190 тысяч километров без серьезных поломок и неисправностей. Как правило, в действительности, срок службы мотора 1.6 G4FC может достигать и 500-600 тысяч километров пробега (работники такси не дадут соврать). А дело все в том, что ресурс почти любого современного двигателя, напрямую зависит от телодвижений самого владельца: от его грамотного и своевременного ухода за главным узлом транспортного средства.
БЛАГОДАРИМ ВАС ЗА ВНИМАНИЕ. ПОДПИСЫВАЙТЕСЬ НА НАШИ НОВОСТИ. ДЕЛИТЕСЬ С ДРУЗЬЯМИ.
