Почему лакокрасочное покрытие современных автомобилей такое тонкое?

Совре­мен­ные ЛКП име­ют малень­кую тол­щи­ну по раз­ным при­чи­нам. Одна из них эко­но­ми­че­ская. Про­из­во­ди­те­ли не хотят тра­тить крас­ки и лака боль­ше, чем тре­бу­ет­ся. Слой дела­ет­ся доста­точ­но тол­стым для защи­ты кузо­ва и доста­точ­но тон­ким для уде­шев­ле­ния про­из­вод­ства.

Мало крас­ки и лака нано­сит­ся так­же по при­чине умень­ше­ния загряз­не­ний окру­жа­ю­щей сре­ды. Кро­ме того, сей­час на мно­гих заво­дах исполь­зу­ют­ся водо­рас­тво­ри­мые крас­ки, кото­рые спо­соб­ны нане­сти боль­ше пиг­мен­та в одном слое, чем обыч­ные крас­ки.

Для обыч­ных кра­сок тре­бу­ет­ся нане­сти 4–6 тон­ких сло­ёв с про­ме­жу­точ­ной суш­кой. Совре­мен­ные водо­рас­тво­ри­мые крас­ки нано­сят­ся 2–3 базо­вых слоя. Коли­че­ство сло­ёв базо­во­го слоя крас­ки не вли­я­ет на общее каче­ство покры­тия.

Что надо проверять у машины

Надо проверить минимум пять точек на одном кузовном элементе. Один кузовной элемент — это, например, крыша машины, или капот, или каждое крыло, или дверь. Каждый элемент проверяем пятью прикладываниями толщиномера: по краям и в центре. Обязательно проверяйте стойки кузова — это части кузова от нижней линии остекления к крыше.

Толщиномер надо прикладывать перпендикулярно. Если приложить его под другим углом, показания будут завышены.

Бывает, что ремонтируют или красят не весь элемент кузова, а только часть. Местом перехода обычно служит выштамповка или та область, где кузов имеет рельеф. Если проверяете толщиномером кузовной элемент с рельефом, проверяйте элементы и выше, и ниже рельефа.

Проверять толщиномером только наружные элементы кузова мало. Чтобы исключить ремонт после серьезного ДТП , обязательно нужно проверить кузов и внутри — измерить ЛКП каркаса.

Открываете дверь и получаете доступ к стойкам. Открываете капот и получаете доступ к полке крыла, чашкам. Показания толщиномера там не должны превышать 100 мкм.

У кузова на фото есть молдинг — рельеф. Такую дверь могли ремонтировать локально, например только ниже рельефа. Рельефная часть позволяет сделать визуально незаметным переход оттенка краски, который может отличаться от заводского. Проверять такую рельефную дверь надо и в верхней части, и в нижней Алюминиевые детали

Перед осмотром машины полезно узнать, есть ли у интересующей вас модели автомобиля алюминиевые детали. Например, у многих моделей Ауди, БМВ , Рендж-роверов из алюминия сделаны капот, передние крылья, двери. Для измерения покрытия на таких деталях нужен толщиномер, способный работать по алюминию, например Etari ET 555.

Никакой специальной настройки не нужно — переключение между черным и цветным металлом обычно происходит автоматически. На экране прибора указывается тип металла: алюминий или сталь. Заводские значения для алюминиевых деталей отличаются от значений для стальных в 1,5—2 раза в меньшую сторону.

Если на машине должна стоять алюминиевая деталь, но толщиномер распознает ее как стальную, значит, деталь заменена на неоригинальную. Это тоже признак ДТП в истории автомобиля.

Что такое толщиномер

Мы осмотрели для Вас автомобиль и прислали непонятные для Вас фото толщиномера с показаниями. Ниже мы попытаемся Вам объяснить что это за цифры и является ли это нормой. Давайте попробуем разобраться.

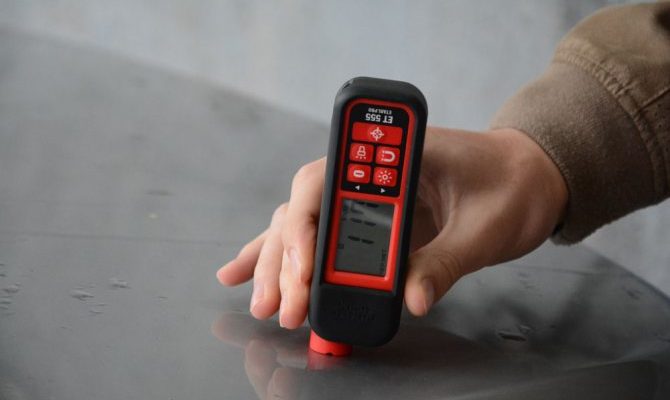

Это толщиномер, он показывает толщину краски с помощью магнита. Поэтому он может показать окрас только на алюминии и железе. Пластиковые элементы, такие как бампера и зеркала, он не определяет. Эти элементы мы осматриваем визуально.

Единицей измерения является «Микрон» или «Микрометр» русское обозначение «МКМ»

1 мкм = 0,001 мм = 0,0001 см = 0,000001 м

Вы здесь

Какова должна быть заводская толщина лакокрасочного покрытия автомобиля таблица помогает быстро получить ответ. У большинства транспортных средств этот показатель равен 80-170 микрон. Таблица составлялась с учетом измерений, проведенных на 20 тысячах разного рода автомобилей.

Как откалибровать толщиномер

Чтобы показывать точные результаты, толщиномер должен быть откалиброван. Калибровка сбивается от перепадов температур или если сядет батарейка.

Для калибровки толщиномера используют металлические пластины, которые продаются с ним в комплекте. Если вы арендуете прибор, попросите владельца откалибровать его при вас и на всякий случай выдать вам в аренду калибровочные пластины.

Калибровочные пластины выглядят вот так:

У моего толщиномера две калибровочные пластины, потому что он работает как со стальными, так и с алюминиевыми деталями. Калибровать прибор нужно отдельно для стали и алюминия. Если толщиномер работает только по одному металлу, пластина будет одна.

В комплект обычно входит специальная калибровочная пленка, по которой и происходит настройка.

Процесс калибровки прост — ставим толщиномер на пластину и обнуляем показания:

Прикладываем калибровочную пленку к пластине и ставим сверху прибор:

Толщиномер должен показать цифры, нанесенные на пленке. Если этого не происходит, повторяем процедуру.

Какая толщина краски должна быть на автомобиле? таблица со значениями и технология проверки.

Вряд ли кто поспорит с тем фактом, что чем толще слой лака на машине, тем красивее выглядит лакокрасочное покрытие. Чтобы убедиться в этом, достаточно взглянуть на престижное авто представительского класса, дорогой лимузин или концепт кар…

Для покраски таких атомобилей порой затрачиваются колоссальные количества эмалей и лаков. Так, слой прозрачного лака на кузове дорогого эксклюзивного авто может достигать толщины в 300 (!) и более микрон, в то время как на кузовах обычных серийных автомобилей эта величина обычно не превышает и 60-ти.

В силу этого обстоятельства и некоторых других факторов (например желания произвести впечатление на потенциального покупателя автомобиля, рассчитывая продать его подороже) среди маляров распространилось некоторое заблуждение: чем больше лака, тем лучше.

Мол, что плохого в том, чтобы налить лака побольше? Тем более, если сорность большая — значит запас под полировку нужен! Да и куда прикажете девать оставшийся уже разбавленный с отвердителем лак? Положу-ка я еще один, дополнительный слой лака… Лишним не будет!

Разбираемся, чем опасно данное заблуждение.

Классификация толщиномеров

В специализированных магазинах предлагают несколько типов таких устройств. Само собой, что принцип их функционирования, стоимость и возможности различны. Поэтому есть смысл рассмотреть каждый вид в отдельности:

• Ультразвуковые – работают как с металлическими материалами, так и с пластиком, композитами и керамикой. Это дает возможность измерить толщину ЛКП по кузовам любых марок автомобилей, причем не только на металлических поверхностях, но и на декоративных элементах. Основной минус – это высокая цена, стоимость изделия начального уровня стартует с 10 000 российских рублей.
• Вихретоковые – датчик оценивает состояние покрытия на любом металле с высокой точностью. Однако результат зависит от токопроводимости детали. Таким образом, при исследовании меди и алюминия оценка будет максимально точной, а вот на железе уже появляются погрешности. Стоимость вихретокового толщиномера находится в районе 5 000 рублей.
• Электромагнитные – надежные и практичные устройства, которые дают довольно точные результаты. Их цена не превышает 3 000 рублей, но присутствуют и недостатки: возможность использования только на металлических деталях, с цветными сплавами и пластиком прибор не работает.
• Магнитные – фукционал основан на принципе магнита, чем сильнее он притягивается к кузову, тем стрелка отклоняется сильнее. Соответственно, меньший угол наклона говорит о толстом слое покрытия, что настораживает. Несмотря на низкую цену в 500 рублей и простоту эксплуатации, агрегат способен точно оценить поверхность только при толщине не превышающей 1,5 мм.

Особенности измерения и покрытий

Чтобы точно узнать какая толщина лакокрасочного покрытия автомобиля необходимо уметь правильно пользоваться специальным прибором толщиномером. Он поможет определить делался и как качественно ремонт кузова. Если он покажет при измерении цифру большую, чем указано в таблице, это еще не будет означать, что деталь подвергалась обработке вне завода. Толщина зависит от места сборки, года производства, условий эксплуатации и ухода.

Первоочередная проверка определенных деталей

Специалисты советуют начинать проверку с крыши. Ее красят редко, поскольку в авариях этот элемент машины почти не участвует. Слой ЛКП здесь станет эталоном – по нему можно определить, какая должна быть толщина в иных местах кузова. Заводские показатели в прочих зонах всегда чуть больше, так предусмотрено технологией (но ненамного).

Далее порядок проверки будет таким:

• стойки;
• передние и задние бамперы;
• пороги кузова;
• двери.

Также стоит проверить салон, багажник, место под капотом, лючок бензобака. Подозрительные зоны промеряют на несколько раз – по центру и периферии. Перепады более 35-55 мкм считаются дефектом, это – не заводская покраска.

Правильное использование толщиномера

До начала работы следует проверить, достаточно ли заряжен аккумулятор (нужно, чтобы уровень зарядки был не менее 60-70 %). В противном случае замер может быть некорректным. Поверхность для измерения должна быть очищена от видимой грязи, жира, иных пятен.

Как проверить толщину краски? Работа с прибором очень проста. Его нужно запустить (включить), после активации дисплея приложить чувствительный элемент к целевому участку. Обычно выбирают сомнительный, который даже внешне кажется подозрительным. В других случаях следует приложить прибор к любой точке каждой детали автомобиля.

Лучше всего использовать «квадратно-гнездовой» способ. Для этого кузов мысленно разбивают на квадраты со сторонами по 25-35 см, затем проверяют каждый квадрат в 1-2 местах. Метод кропотливый, потребует до 1-2 часов времени, зато очень достоверный. Если действовать нужно быстро, применяют иной способ.

На каждой детали мысленно рисуют крест, затем проводят измерения в его крайних точках и в центре. В каждом месте следует задерживать прибор на несколько секунд – как написано в инструкции к толщиномеру. После отражения данных они сбрасываются или фиксируются, проводится новое измерение.

Суть вопроса

О том, что толщина ЛКП по маркам автомобилей различается, знают практически все автолюбители со стажем. Разумеется, лучше покупать автомашину белее-менее новую, но не всегда бюджет позволяет это сделать. В этом случае поиски подходящего экземпляра могут превратиться в лотерею.

Такая же ситуация может случиться, когда начинаешь искать дорогую модель в нижнем ценовом диапазоне на рынке б/у. Список лучших вариантов

подержанных авто до 400 000 рублей

в какой-то мере может помочь, но не в случае оценки состояния кузова и его покрытия.

В отдельную группу покупателей можно выделить тех, кто хочет определенную машину в силу каких-то привязанностей, например, BMW. Здесь придется держать ухо остро, потому что возможен и криминал, и коррозия, и множественные ремонты. Исследование лакокрасочного слоя может о многом поведать будущему владельцу:

• Участвовала ли автомашина в аварии.
• Какие получила повреждения при ДТП.
• Каким образом были устранены дефекты кузова или покрытия.
• На какую цифру можно понизить цену машины при торге.

Схема лакокрасочного покрытия автомобиля

Двойной окрас с использованием шпаклевки

Таблица толщина лкп на автомобилях

Значения толщин в таблице даны в МКМ (микронах), чтобы узнать значение в MILS (мил), нужно значение в МКМ разделить на 25,4

Ниже в справочных таблицах толщин ЛКП также указано наличие присутствия алюминия в деталях кузова различных автомобилей.

Источник

Таблица толщины лкп

Если вы решили воспользоваться толщиномером, то сразу же возникает вопрос: а какая же должна быть толщина лакокрасочного покрытия автомобиля? Для 99% автомобилей заводская толщина лкп находится в диапазоне 80-170 микрон. В таблице ниже указана толщина краски на разных автомобилях.

В интернете очень много таблиц с толщиной заводской краски, все эти таблицы примерно одинаковы. В нашей таблице заводской толщины лакокрасочного покрытия представлен расширенный список марок автомобилей, данная таблица составлена с учетом информации в интернете и огромного опыта наших сотрудников, которые за 9 лет работы измерили более 20 000 автомобилей.

Толщина краски (лкп) на автомобилях. таблица, подробно!

Толщина краски по марке и модели у не битых авто: таблица

Покупая автомобиль, бывший в употреблении, мы, первым делом, смотрим на его внешность, не случайно же говорят, что встречают по одежке. Если ничего не перекосилось, не отвалилось и красиво выглядит — это хорошо. Но мало. Теперь надо проверить состояние кузова, причем, с пристрастием, иначе нам может достаться битый автомобиль, а если мы этот процесс проигнорируем, но очень хорошо битый.

Выяснить, какова толщина краски «на глазок» у вас вряд ли получится. Даже опытный кузовщик визуально сможет определить, красилась ли машина, по потекам, иным оттенкам краски на стыках. Разницу в толщине можно обнаружить только с помощью толщиномера. Он с высокой точностью покажет отклонение от нормы, если автомобиль побывал в аварии и его кузов пострадал.

Битые кузова отличаются, как правило, более толстым слоем краски, нежели небитые, у которых он составляет около 80–250 мкм (разбег зависит от модели и марки). В гаражных условиях такого результата трудно добиться. А если учесть какой слой шпаклевки пришлось наложить после ДТП, то просто невозможно.

Конечно, вас попытаются убедить, что машина не битая, но вот вам в помощь таблица, где указана толщина лакокрасочного покрытия автомобилей различных марок и моделей. Если показания толщиномера с указанными параметрами не совпадают, то перед вами — проблемный экземпляр.

Например, у Toyota Prius, Rav4 толщина ЛКП составляет 80 — 90 мкм, у Mazda CX-7, CX-5 — 85 — 120 мкм, Ford Focus — 156 — 160 мкм… Как видим, таблица эта интересна сама по себе, а при покупке автомобиля просто незаменима, если относиться к этому процессу со всей серьезностью.

Марка	Модель	Толщина краски (мкм)	Марка	Модель	Толщина краски (мкм)
	LC200, Camry	110-130		Albea	115-130
	Avensis, Highlinder	80-120		Punto	111
	Auris, Verso	110		MK	80-100
	Corolla	106		Otaka	75-80
	Prius, RAV4	80-90		Accent, IX 35	70-75
	C5	110-130		I30, I40	100-110
	C4	75-125		Santa Fe, Elantra	70-100
	C3	90-120		Solaris, Sonata	85-100
	X-Trail, Patrol	75-120		Tucson	90-130
	Juke, Qashkai	110-125		Logan, Koleos	55-120
	Murano	95		Fluence, Mgane	100-140
	Tiida, Navara	105-115		Duster, Sandero	105-115
	Pathfander	100-110		Калина, Приора	60-100
	Almera, Teana	130-150		Гранта	98
	CX-7, CX-5	85-120		Lancer, Pajero	90-125
	3,6	110-130		L200, Outlandre XL	53-75
	S60	110-130		ASX	70
	S60 II	95-115		Accord 7	130-145
	XC70, C30, S80	105-140		Civic 4D	100-135
	XC90, XC60	115-140		Fit, CR-V	87-98
	A5, A6, A7, A8	до 100		Nexia	95-115
	Q3, Q5, Q7	114-147		Matiz	110
	FX35	116		Octavia, Roomster	120-125
	C, E	230-250		Fabia, Yeti, Superb	99-120
	GL, ML	90-100		Forester, Legacy	110-115
	X1	110		Imprezza, Outback	125-140
	X3, M6, 5	89-100		Tribeca	120
	X5, X6	120-165		Polo, Golf, Jetta	80-105
	5er(E60)	130-165		Touareg, Tiguan	70-85
	Kyron	100-110		Sportage, Cerato	110-120
	F3	до 100		Picanto, Rio, Soul	100-110
	Amulet	110-120		Venga, Optima	120-125
	Tiggo	105		Sorento, Cee’d	100-105
	Siber	90-105		308, 508, 3008	100-115
	ГАЗ-3110	80		4008	58-61
	Lanos, Aveo	75-150		Occasiond	98
	Captiva, Epica	90-100		Grand Vitara	77-94
	Niva, Spark	94-98		Splash, SX4, Swift	90-115
	Lacetti, Cruz	110-140		RX, ES, LX	140-145
	Explorer, Kuga	135-145		CT, GX, LS	125-150
	Focus	156-160		Astra (turbo, gtc)	110-157
	Mondeo	119-127		Corsa, Zafira	115-120

Впрочем, надо учитывать, что на одном автомобиле толщина ЛКП может быть разной на дверях, крыльях и других элементах кузова. Визуально это никак не определишь, и браком это считать нельзя. Дело в том, что различные кузовные панели могут краситься на разных линиях и по разной технологии. Однако если толщина в пределах допуска (на заводе он может составлять 15 — 30 мкм), то беспокоиться не о чем.

А как быть, если толщина краски ниже нормы? Да никак. Более тонкий слой говорит о том, что машину полировали, а это, пожалуй, даже плюс. Правда, увлекаться полировкой не стоит.

Итак, при покупке автомобиля нас должна насторожить, прежде всего, превышающая норму толщина ЛКП. Впрочем, если поврежденный участок невелик и силовые элементы кузова при ударе не пострадали, то машину вполне можно покупать, да еще с хорошей скидкой.

Источник

Толщина лкп на автомобилях заводская в мкм (таблица)

При использовании толщиномера необходимо знать какая заводская толщина ЛКП (лакокрасочного покрытия) является нормой для данного автомобиля, и в этом вам поможет справочная таблица расположенная ниже.

Измеряя толщину ЛКП на кузове автомобиля, необходимо учитывать следующие особенности и ньюансы:

— Среднее значение толщины заводского ЛКП на всех автомобилях составляет около 80-160 микрон.

— При измерениях толщины есть вероятность небольших отклонения от средних значений в таблице ( /- 10), это нормально.

— Рекомендуется измерять в микронах (мкм), это более точно и четко.

— Также рекомендуется начинать измерение с крыши автообиля, там меньше вреоятность перекраса.

— На разных частях автомобиля (капот, двери, крылья) будет не большой разброс показаний, это нормально даже для нового автомобиля.

— При измерении авто должен быть чистым, сильная грязь будет помехой измерениям.

— Полировка кузова не особо влияет на толщина, а вот пленки увеличат значение на 100-150 мкм.

— Если лакокрасочное покрытие «перламутр» то оно дает еще примерно 20-30 мкм плюсом к норме.

Толщиномер не гарант

После аварии средней тяжести на автомобиль могут установить навесные подержанные детали от других автомобилей. Если при ремонте мастера найдут запчасти нужного цвета в оригинальном окрасе, на наружных элементах толщиномер покажет стандартные значения.

Поэтому показателей одного только толщиномера недостаточно

При осмотре нужно обращать внимание на зазоры между кузовными панелями, состояние болтов, год выпуска стекол и массу других параметров

Если вы не хотите во всем этом разбираться, обратитесь к экспертам по подбору.

Подводим итоги

Если вы хотите посмотреть таблицу, воспользуйтесь данными в этой публикации. Вы можете и без просмотра оригинальной информации по машине определить покрашенные места. Толщина ЛКП автомобиля будет неравномерной, часто визуально можно определить места, где производилась покраска.

На автомобильном рынке каждый второй автомобиль проходил через процедуру окраски после покупки. И определение этого факта позволит вам сбросить со стоимости подержанной машины несколько сотен долларов. Так что подготовка к исследованию кузова может сполна окупиться.

Если же вы не найдете никаких признаков ремонта, то такую машину можно смело покупать и наслаждаться ее эксплуатацией. Скорее всего, перед вами действительно небитое авто, которое сегодня найти достаточно сложно. Используйте представленную информацию и выбирайте машину для покупки по важным критериям.
